กระบอกสกรูแม่พิมพ์ฉีดช่วยเพิ่มประสิทธิภาพในการฉีดขึ้นรูปได้อย่างไร

สารบัญ

1. กระบอกสกรูแม่พิมพ์ฉีดคืออะไร?
2. กระบอกสกรูทำงานอย่างไร?
3. โซนสกรูหลักคืออะไร?
4. เหตุใดคุณภาพกระบอกสกรูจึงมีความสำคัญ
5. วัสดุและการรักษาพื้นผิวใดมีความสำคัญ?
6. สิ่งที่ควรพิจารณาก่อนสั่งซื้อ?
7. อะไรทำให้เกิดการสึกหรอของกระบอกสกรู?
8. สามารถวินิจฉัยปัญหาการประมวลผลทั่วไปได้อย่างไร?
9. สามารถยืดอายุการใช้งานได้อย่างไร?
10. กระบอกสกรูมาตรฐานและทนต่อการสึกหรอ
11. คำถามที่พบบ่อย
12. ข้อพิจารณาขั้นสุดท้าย

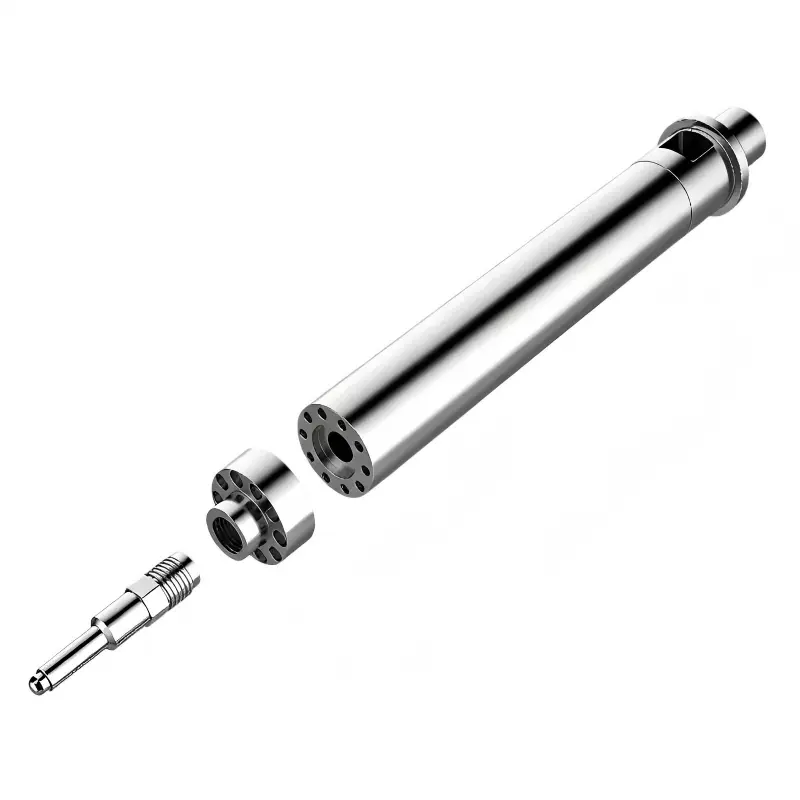

กระบอกสกรูแม่พิมพ์ฉีดคืออะไร?

หนึ่งฉีดกระบอกสกรูแม่พิมพ์เป็นส่วนประกอบหลักของการทำให้เป็นพลาสติกภายในเครื่องฉีดพลาสติก ประกอบด้วยสกรูหมุนเป็นส่วนใหญ่ซึ่งติดตั้งอยู่ภายในถังให้ความร้อน ส่วนประกอบเหล่านี้ร่วมกันลำเลียงเม็ดโพลีเมอร์ไปข้างหน้า ใช้แรงเฉือนเชิงกล ถ่ายเทความร้อน ละลายวัสดุ ผสม และเตรียมช็อตควบคุมสำหรับการฉีดเข้าไปในแม่พิมพ์

กระบอกสกรูต้องทำหน้าที่หลายอย่างพร้อมกัน จำเป็นต้องแปรรูปวัสดุอย่างสม่ำเสมอขณะทำงานภายใต้อุณหภูมิ ความดัน แรงเสียดทาน และภาระทางกลที่เกิดขึ้นซ้ำๆ ขนาดภายในและรูปทรงของสกรูจึงต้องเข้ากันได้กับเครื่องจักรและวัสดุที่กำลังแปรรูป

ระบบที่เหมาะสมช่วยรักษาการเตรียมการหลอมให้คงที่ ระบบที่ไม่เหมาะสมหรือสึกหรออย่างหนักอาจทำให้ขนาดช็อตไม่คงที่ ใช้เวลาคืนสภาพนานขึ้น การผสมไม่ดี การรั่วไหลมากเกินไปเหนือขั้นเกลียว อุณหภูมิหลอมเหลวไม่เสถียร และอัตราของเสียที่สูงขึ้น

กระบอกสกรูทำงานอย่างไร?

ในระหว่างรอบการขึ้นรูปทั่วไป เม็ดพลาสติกจะเข้าสู่ส่วนป้อนของถัง การหมุนของสกรูจะเคลื่อนวัสดุไปทางด้านหน้า ในขณะที่เครื่องทำความร้อนที่อยู่รอบๆ กระบอกให้พลังงานความร้อน แรงเสียดทานและการกระจายความหนืดที่เกิดขึ้นระหว่างการหมุนสกรูยังส่งผลให้มีการหลอมละลายอีกด้วย

ขณะที่โพลีเมอร์เคลื่อนที่ไปข้างหน้า สกรูจะบีบอัดและทำให้เป็นเนื้อเดียวกัน แหล่งน้ำละลายจะค่อยๆ พัฒนาขึ้น ในขณะที่อนุภาคที่ยังไม่ละลายจะถูกรวมเข้าในการหลอมอย่างค่อยเป็นค่อยไป จากนั้นสกรูจะวัดปริมาณวัสดุที่ต้องการที่ด้านหน้าส่วนปลาย ในระหว่างการฉีด สกรูจะเคลื่อนที่ไปข้างหน้าเหมือนลูกสูบ และดันสารหลอมที่เตรียมไว้ผ่านหัวฉีดและเข้าไปในแม่พิมพ์

เนื่องจากโพลีเมอร์ทุกชนิดมีพฤติกรรมแตกต่างกันภายใต้ความร้อนและแรงเฉือน จึงควรพิจารณาการออกแบบสกรูร่วมกับการกำหนดสูตรเรซินและกระบวนการขึ้นรูป วัสดุที่มีสารตัวเติมที่มีฤทธิ์กัดกร่อนอาจต้องการการป้องกันการสึกหรอที่แตกต่างกันอย่างมากจากเทอร์โมพลาสติกมาตรฐานที่ไม่ได้บรรจุ

โซนสกรูหลักคืออะไร?

สกรูฉีดขึ้นรูปทั่วไปส่วนใหญ่สามารถเข้าใจได้จากโซนการทำงานสามโซน ขนาดที่แน่นอนจะแตกต่างกันไปตามการออกแบบและการใช้งานของสกรู แต่แต่ละโซนมีส่วนช่วยในกระบวนการทำให้เป็นพลาสติกโดยรวม

ปลายสกรูและชุดแหวนตรวจสอบก็มีความสำคัญเช่นกัน เนื่องจากช่วยควบคุมการเคลื่อนที่ของหลอมระหว่างการนำกลับคืนและการฉีด การกวาดล้างที่มากเกินไป ส่วนประกอบที่เสียหาย หรือการออกแบบที่ไม่เหมาะสมอาจส่งผลต่อการยึดแรงดันและความสม่ำเสมอในการยิง

เหตุใดคุณภาพกระบอกสกรูจึงมีความสำคัญ

กระบอกสกรูมีความสัมพันธ์โดยตรงกับความสามารถในการทำซ้ำของการทำให้เป็นพลาสติก แม้ว่าเครื่องฉีด แม่พิมพ์ และเรซินจะไม่เปลี่ยนแปลง แต่กระบอกสกรูที่สึกหรออย่างรุนแรงก็สามารถเปลี่ยนวิธีการประมวลผลวัสดุได้

• การทำให้เป็นพลาสติกมีความสม่ำเสมอมากขึ้น:รูปทรงของสกรูที่ถูกต้องจะช่วยสร้างการหลอมละลายที่คาดเดาได้มากขึ้น
• ปรับปรุงเสถียรภาพการยิง:การสูบจ่ายที่ควบคุมและลดการรั่วไหลภายในช่วยสนับสนุนการเตรียมช็อตที่ทำซ้ำได้
• การจัดการวัสดุที่ดีขึ้น:คุณสมบัติพื้นผิวที่เหมาะสมสามารถลดการสึกหรอก่อนเวลาอันควรได้เมื่อแปรรูปสารประกอบที่มีความต้องการสูง
• ลดการหยุดทำงานโดยไม่ได้วางแผน:ส่วนประกอบที่ระบุอย่างถูกต้องสามารถช่วยหลีกเลี่ยงการเปลี่ยนบ่อยครั้งที่เกิดจากการสึกหรอแบบเร่ง
• การควบคุมกระบวนการ:ขนาดสกรูและลำกล้องที่สม่ำเสมอทำให้ง่ายต่อการกำหนดเงื่อนไขการประมวลผลที่ทำซ้ำได้

สำหรับการผลิตในปริมาณมาก ปัจจัยเหล่านี้อาจมีนัยสำคัญเนื่องจากมีการแปรผันเล็กน้อยเกิดขึ้นซ้ำในวงจรการขึ้นรูปหลายพันหรือหลายล้านรอบ ดังนั้นกระบอกสกรูจึงควรได้รับการประเมินว่าเป็นส่วนหนึ่งของระบบการผลิตที่สมบูรณ์ แทนที่จะเป็นชิ้นส่วนอะไหล่เชิงกลแบบแยกเดี่ยว

วัสดุและการรักษาพื้นผิวใดมีความสำคัญ?

โครงสร้างกระบอกสกรูต้องคำนึงถึงเรซินและสารเติมแต่งที่กำลังดำเนินการ ข้อควรพิจารณาทางวิศวกรรมทั่วไป ได้แก่ การเลือกเหล็กฐาน ความแข็ง ความต้านทานการกัดกร่อน ความต้านทานต่อการเสียดสี ไนไตรด์ การหันหน้าแข็ง และพื้นผิวหรือสารละลายไบเมทัลลิกอื่นๆ

เทอร์โมพลาสติกมาตรฐานอาจมีสภาวะการสึกหรอค่อนข้างปานกลาง ในขณะที่วัสดุเสริมใยแก้ว เติมแร่ธาตุ สารหน่วงไฟ หรือสารประกอบเติมสูงอื่นๆ อาจมีความต้องการมากกว่ามาก โพลีเมอร์และสารเติมแต่งบางชนิดสามารถสร้างความท้าทายที่เกี่ยวข้องกับการกัดกร่อนที่อุณหภูมิสูงขึ้นได้

ทางเลือกที่เหมาะสมขึ้นอยู่กับสภาพการผลิตจริง ควรพิจารณาเกรดเรซิน เปอร์เซ็นต์ตัวเติม อุณหภูมิในการประมวลผล ปริมาณงาน ความเร็วสกรู ความดัน และชั่วโมงการทำงานที่คาดหวังก่อนระบุวัสดุหรือการบำบัด

สิ่งที่ควรพิจารณาก่อนสั่งซื้อ?

ปัญหาในการซื้อที่พบบ่อยที่สุดประการหนึ่งคือการสั่งซื้อกระบอกสกรูโดยใช้เฉพาะรุ่นเครื่องจักรหรือเส้นผ่านศูนย์กลางของสกรู แม้ว่ารายละเอียดเหล่านั้นจะมีประโยชน์ แต่ก็อาจไม่ได้ให้ข้อมูลเพียงพอสำหรับการผลิตที่แม่นยำ

1. ยี่ห้อและรุ่นของเครื่อง:ยืนยันการกำหนดค่าเครื่องที่แน่นอน
2. เส้นผ่านศูนย์กลางของสกรู:จับคู่ข้อกำหนดด้านมิติได้อย่างแม่นยำ
3. ความยาวสกรูและอัตราส่วน L/D:สิ่งเหล่านี้มีอิทธิพลต่อเวลาที่อยู่อาศัยและพฤติกรรมการทำให้เป็นพลาสติก
4. วัสดุที่กำลังดำเนินการ:ระบุเรซินและสารเติมแต่งที่มีฤทธิ์กัดกร่อนหรือกัดกร่อน
5. ข้อกำหนดเอาต์พุต:พิจารณาน้ำหนักช็อต รอบเวลา และปริมาณการผลิตที่คาดหวัง
6. รูปทรงของสกรู:ตรวจสอบอัตราส่วนกำลังอัด การออกแบบการบิน ข้อกำหนดการผสม และคุณลักษณะเฉพาะการใช้งานอื่นๆ
7. การกำหนดค่าบาร์เรล:ตรวจสอบการเปิดป้อน โซนให้ความร้อน ส่วนเชื่อมต่อหัวฉีด และขนาดด้านเครื่องจักร
8. การป้องกันการสึกหรอ:เลือกวัสดุหรือการบำบัดที่เหมาะสมตามสภาพแวดล้อมในการประมวลผล

สำหรับส่วนประกอบทดแทน การจัดหาแบบร่าง การวัด รูปถ่าย ข้อมูลจำเพาะของสกรูที่มีอยู่ และข้อมูลเรซินสามารถลดความเสี่ยงของมิติหรือการใช้งานที่ไม่ตรงกันได้อย่างมาก

อะไรทำให้เกิดการสึกหรอของกระบอกสกรู?

การสึกหรอเป็นเรื่องปกติในการฉีดขึ้นรูป แต่อัตราการสึกหรอจะแตกต่างกันอย่างมากระหว่างการใช้งาน สารตัวเติมที่มีฤทธิ์กัดกร่อน วัสดุที่ปนเปื้อน อุณหภูมิที่สูงเกินไป การทำความสะอาดที่ไม่ดี การวางแนวที่ไม่ตรง และสภาวะการประมวลผลที่ไม่เหมาะสม ล้วนมีส่วนทำให้เกิดการย่อยสลายแบบเร่งได้

การวัดมีความน่าเชื่อถือมากกว่าการตรวจสอบด้วยสายตาเพียงอย่างเดียว ในระหว่างการบำรุงรักษาตามแผน การตรวจสอบขนาดขั้นบันไดของสกรู เส้นผ่านศูนย์กลางภายในของกระบอกสูบ ระยะห่าง และส่วนประกอบที่เกี่ยวข้องสามารถช่วยพิจารณาว่าการตกแต่งใหม่หรือการเปลี่ยนใหม่มีความเหมาะสมหรือไม่

สามารถวินิจฉัยปัญหาการประมวลผลทั่วไปได้อย่างไร?

เมื่อประสิทธิภาพการขึ้นรูปเปลี่ยนแปลง การเปลี่ยนกระบอกสกรูทันทีอาจไม่ใช่ขั้นตอนแรกที่ถูกต้องเสมอไป การตรวจสอบอย่างเป็นระบบสามารถช่วยระบุได้ว่าปัญหามีต้นกำเนิดมาจากการประกอบชิ้นส่วนพลาสติก การตั้งค่ากระบวนการ สภาพวัสดุ หรือส่วนประกอบอื่นๆ ของเครื่องจักร

เริ่มต้นด้วยการบันทึกการเปลี่ยนแปลงที่วัดได้ เช่น เวลาพักฟื้น กันกระแทก ความดันการฉีด อุณหภูมิหลอมเหลว ความแปรผันของช็อต ตำแหน่งสกรู และเวลารอบ เปรียบเทียบข้อสังเกตเหล่านี้กับข้อมูลการผลิตในอดีตเมื่อมีข้อมูล

จากนั้น ตรวจสอบกระบวนการทำให้แห้งและป้อนเรซิน ความชื้น การปนเปื้อน วัสดุที่ไม่ถูกต้อง หรือการจ่ายเม็ดไม่สอดคล้องกันอาจทำให้เกิดอาการที่ดูเหมือนเป็นปัญหาทางกลได้

หากสภาวะของกระบวนการคงที่ ให้ตรวจสอบสกรู กระบอก ปลายสกรู วงแหวนตรวจสอบ หัวฉีด และส่วนประกอบที่เกี่ยวข้อง ระยะห่างที่มากเกินไประหว่างสกรูและกระบอกอาจลดประสิทธิภาพของการทำพลาสติกและการสูบจ่าย วาล์วกันไหลกลับที่เสียหายอาจทำให้เกิดพฤติกรรมการช็อตที่ไม่สอดคล้องกัน

สามารถยืดอายุการใช้งานได้อย่างไร?

การบำรุงรักษาที่ดีไม่ได้ขจัดการสึกหรอ แต่สามารถช่วยควบคุมความเสียหายที่ไม่จำเป็น และทำให้การเปลี่ยนชิ้นส่วนคาดเดาได้มากขึ้น

• ใช้เรซินที่ถูกต้องและหลีกเลี่ยงการปนเปื้อนจากวัสดุแปลกปลอม
• ปฏิบัติตามขั้นตอนการเริ่มต้นและปิดที่เหมาะสมสำหรับโพลีเมอร์ที่กำลังประมวลผล
• หลีกเลี่ยงความเร็วของสกรูและอุณหภูมิการประมวลผลที่ไม่จำเป็น
• ติดตามการเปลี่ยนแปลงเวลาพักฟื้นที่ผิดปกติและพฤติกรรมแรงกดดัน
• ตรวจสอบปลายสกรูและแหวนตรวจสอบในระหว่างการบำรุงรักษาตามกำหนดเวลา
• วัดขนาดสกรูและลำกล้องแทนที่จะอาศัยเพียงรูปลักษณ์ภายนอกเพียงอย่างเดียว
• ใช้ขั้นตอนการไล่ล้างที่เหมาะสมเมื่อเปลี่ยนวัสดุ
• เก็บบันทึกชั่วโมงการทำงาน วัสดุที่ประมวลผล และงานบำรุงรักษา

การตรวจสอบเชิงป้องกันมีประโยชน์อย่างยิ่งสำหรับสายการผลิตที่แปรรูปสารประกอบที่มีฤทธิ์กัดกร่อนอย่างต่อเนื่อง การตรวจจับการเปลี่ยนแปลงขนาดอย่างค่อยเป็นค่อยไปตั้งแต่เนิ่นๆ สามารถช่วยให้ทีมงานฝ่ายผลิตวางแผนการตกแต่งใหม่หรือการเปลี่ยนทดแทนในช่วงเวลาหยุดทำงานตามกำหนดการ แทนที่จะเกิดหลังจากความล้มเหลวที่ไม่คาดคิด

กระบอกสกรูมาตรฐานและทนต่อการสึกหรอ

ไม่มีโครงแบบกระบอกสกรูแบบสากลสำหรับการฉีดขึ้นรูปทุกประเภท โครงสร้างมาตรฐานอาจเหมาะสำหรับวัสดุใช้งานทั่วไป ในขณะที่โซลูชันที่ทนทานต่อการสึกหรอมากกว่าสามารถพิสูจน์ได้สำหรับสารประกอบที่มีความต้องการสูง

ควรประเมินตัวเลือกที่ประหยัดที่สุดตลอดระยะเวลาการทำงานที่สมบูรณ์ ราคาส่วนประกอบเริ่มต้นที่ต่ำกว่าอาจไม่แสดงถึงต้นทุนการดำเนินงานรวมต่ำสุด หากชิ้นส่วนสึกหรออย่างรวดเร็วหรือทำให้การผลิตหยุดชะงักบ่อยครั้ง

คำถามที่พบบ่อย

ข้อพิจารณาขั้นสุดท้าย

หนึ่งฉีดกระบอกสกรูแม่พิมพ์มีบทบาทสำคัญในการฉีดขึ้นรูปเนื่องจากเป็นตัวกำหนดว่าโพลีเมอร์จะเปลี่ยนจากเม็ดพลาสติกไปเป็นของเหลวที่ใช้งานได้อย่างมีประสิทธิภาพและสม่ำเสมอได้อย่างไร รูปทรงของสกรู สภาพกระบอกสูบ การเลือกวัสดุ การป้องกันการสึกหรอ พารามิเตอร์การทำงาน และการบำรุงรักษา ล้วนส่งผลต่อผลลัพธ์สุดท้าย

สำหรับผู้ซื้อและวิศวกรการผลิต บทเรียนที่สำคัญที่สุดคือการระบุส่วนประกอบตามการใช้งานจริง แทนที่จะเลือกตามเส้นผ่านศูนย์กลางหรือชื่อเครื่องจักรเท่านั้น การทำความเข้าใจเกี่ยวกับเรซิน สภาวะการผลิต สภาพแวดล้อมในการสึกหรอ และผลผลิตที่ต้องการ สามารถนำไปสู่กระบอกสกรูที่เหมาะสมยิ่งขึ้นและกระบวนการขึ้นรูปที่คาดการณ์ได้มากขึ้น
